SMT印刷支撑模块化改善

在当前的SMT制程的印刷环节中，在生产PCBA的第二面时，为了避免印刷时由于PCB变形而影响印刷质量，一般都会在PCB底部增加支撑。

手机厂商一般使用整体式的顶块（图1），一个机种一个顶块，采用铝合金制作，这个顶块成本价高，而大多数其他产品如控制板、通信类产品、电源板等会采用成本更低的顶PIN图+顶针（图2）的方式进行，该方法首先采用2 mm厚度的透明PVC板，按照PCB第一面贴片元件位置绘制顶PIN图，并按照PCB尺寸进行剪裁，在生产中是参照该顶PIN图逐一摆放顶针。这种方法成本较低，一个设备制作一套标准顶针即可，但是人工绘制或摆放顶针的方法精度较低，重复摆放位置差异大，顶针采用此法固定存在移动的问题，由此造成顶坏贴片元件的批量质量问题时有发生，顶坏元件可能是间歇失效，造成的质量风险不可预估和控制，同时该方法比较耗时，完成一次产品切换需要15min左右。

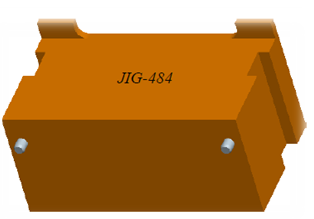

图1. 一体式顶块

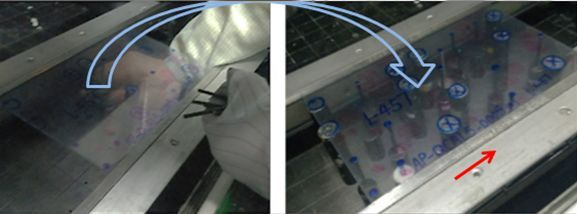

图2. 顶PIN图+顶针

现在SMT行业生产产品往往是小批量多机型订单，换线次数多，采用图2的方案，一个中大型SMT生产厂一个月因为摆放顶针损失的工时成本数十万元，同时顶坏贴片元件的质量风险不可控制。为了提升效率，降低质量损失，减少制作成本，结合图1与图2方案对印刷支撑进行了优化，将支撑进行模块化设计，分成支撑模块+plate,支撑部分设计成通用模块，与设备间销钉定位，换线不需拆卸，plate部分根据不同产品进行设计，每次只需要更换plate，plate与支撑模块间采用销钉定位磁铁固定，这样节省了支撑模块部分的制作成本，成本下降比例在70%以上，而同时达到了图1的一体式顶块的作用，降低了切换机型时间（换线时间2min左右），提高了印刷质量（图3是 CPK由1.35提升到1.73的情况，图4 是应力由240με下降到200με的情况），避免顶坏元件的质量风险，改善后的方案与顶针方案主要技术参数对比参照表1。

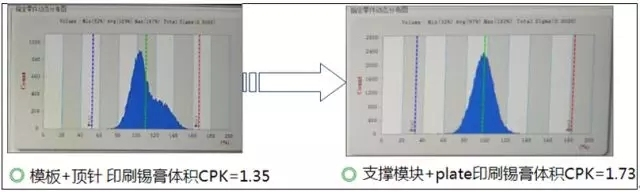

图3. 印刷体积CPK变化

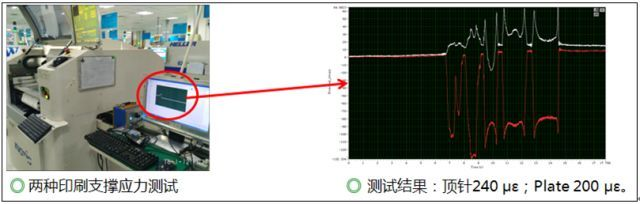

图4. 印刷过程元件应力变化

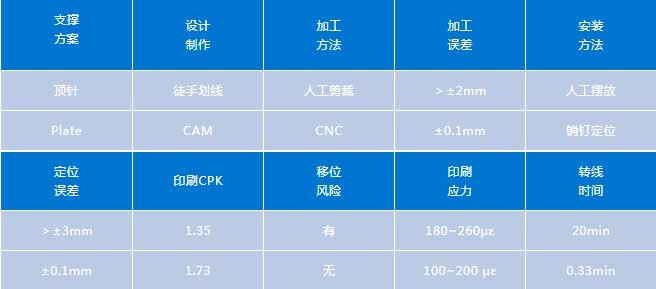

表1. 两种方案技术参数对比
