SMT贴片机编程需要哪些操作步骤

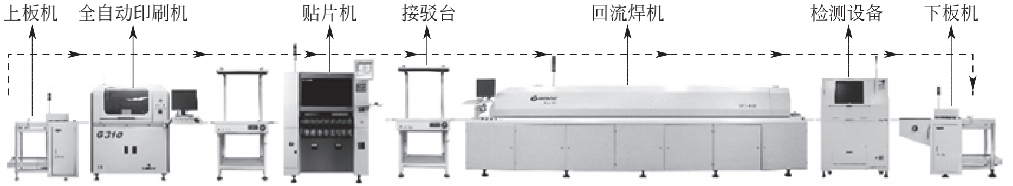

SMT贴片机编程怎么学？需要哪些编程步骤？这是许多smt基础操作技术员都想学的一项技术，相对来说各个品牌的SMT贴片机编程都有一些区别，不过整体上的编程规则和操作步骤还是没什么改变，下面深圳市致远培训教育有限公司来为大家具体讲一下SMT贴片机编程需要哪些操作步骤？

一、SMT贴片机的贴片程序设置

SMT贴片机贴片程序设置是指贴片程序的环境设置，如机器的配置、坐标参考原点、元件数据库的选择和送料器数据 库的选择等。

1、机器的配置是贴片程序的基本设置环境。贴片机的配置包括：贴片头的类型；相机的位置、类型和精度；线路板传送的参数；机器所储存的吸嘴型号和数量；自动托盘送料器的参数；机器各坐标轴的参数；其他参数。

2、坐标参考原点是指线路板的坐标原点和贴片元件坐标原点间的差距。不同设备的坐标系方向不同，当线路板的坐标原点在线路板的角时，而贴片元件的坐标以拼板相同方向的角或者个基 准点为原点。

3、元件数据库：有的机器可以根据不同的产品系列而设置存储多个元件数据库，在需要时可以调用不同的数据库。

4、送料器数据库有如元件数据库，也可以存储多个送料器数据库，根据需要选用。

二、要贴片线路板规格指线路板尺寸和拼板方式

smt贴片机编程需要根据线路板的尺寸来调整线路板输送轨道的宽度和传输距离，线路板的支撑装置也可以根据 线路板的厚度来调整支撑高度。一般产品的线路板采用单个产品；有部分产品由于单个线路板的尺寸太小 ，不利于贴片设备的生产，或者为了提高设备的生产效率、减少线路板的传送时间，故采用多个产品拼板方式。对于多个产品拼板，在元件贴装清单输入时，只需要输入个拼板的元件，其他拼板的元件位置可以自动复制。

三、线路板偏移校正

线路板偏移校正是指利用线路板的基准J点进行贴片坐标的校正基准点是线路板上的些特征点，一般是采用同印刷线路和元件的金属焊盘相同的工艺在线路板的制作同时产生的，它能提供固定、准确的位置，是用来对元件的贴装位置进行整体校正的特 征点。线路板上的基准点的校正方式可分为3种：利用全面校正的基准点对线路板上的所有元件进行整板校正；利用拼板上的基准点对拼板以及它的偏置板上的元件进行校正；利用元件旁的基准点对局部单个高精度元件进行校正。

四、吸嘴的配置

贴片机程序可根据现机器中所储存的吸嘴或者不限定吸嘴进行贴装步序的优化。如果是根据现机器中所 储存的吸嘴进行优化，那么吸嘴就不需要再重新配置；如果是不限定吸嘴进行优化，那么吸嘴就需要根据 优化完后产生的吸嘴清单重新进行吸嘴的配置。

五、产品的元件贴装清单

贴装清单包括元件的位号Ref ID、物料代码 ID、X坐标、y坐标和贴装角度等，这是表面贴装所需要的关键数据，决定元件贴装在线路板上的准确位置。物料代码连接到元件数 据库，贴片头上的吸嘴在送料器的特定位置上吸取元件后，通过元件的照相和识别，按照贴片元件的坐标 和角度等，再加上通过校正而得到的元件的取料偏差，准确地将元件贴装在线路板上的指定位置。

元件的贴装顺序是元件贴装的先后次序，对于转塔式贴片机，元件的取料顺序和元件的贴装顺序相同；而对于平台式贴片机，若贴片头上有多个吸嘴，元件的取料顺序和贴装顺序可以不样。由于计算机应用 的发展，现在各种贴片机的贴装顺序都可以自动优化，也有些通用软件可以对各种不同贴片机的贴片顺 序进行自动优化。贴片元件般可以分为Chip，Melf，QFP，SOlO，PLCC，SOJ，SOT和BGA等不同 类型。

元件数据库包含元件的长、宽和厚度，元件特征的尺寸、跨距及元件的包装等。另外，对于不同的 机器，元件的数据库还包括贴片头和吸嘴的型号，识别照相机的灯光强度、元件的默认送料器的型号和方 向，以及识别的方式和特殊要求等。元件的数据库所包含的所有数据将对元件的输送、取 料、识别、校正和贴装起到关键的作用。

六、送料器清单

当在元件贴装清单中加入个新的元件时，这个元件就会根据元件数据库中的默认送料器的型号在送料 器清单中自动加入条记录。送料器清单包括各种元件的元件代码、所用的送料器的型号、所在位置的识 别代码和元件在送料器上的正确方向。如果有个别元件在识别中不能通过，这个元件就会按照元件数据库 或者程序中抛料站的设置抛掉。

以上的六项SMT贴片机编程的主要步骤不管是哪种品牌的贴片机在编程的时候都需要的。选择性价比高的SMT贴片机建议到深圳市致远租赁有限公司现场查看一下产品质量和贴片效果。
