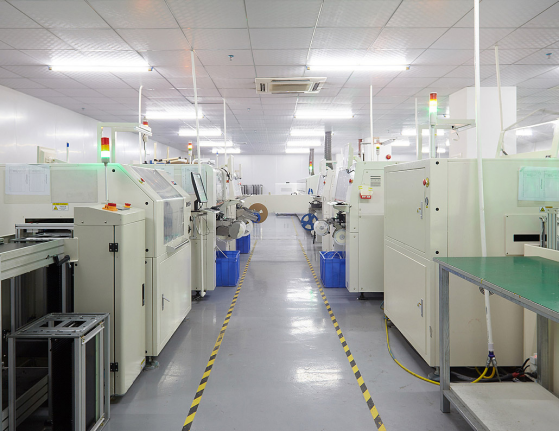

SMT贴片机工作步骤流程

SMT贴片机的工作流程：

进板与标记识别——自动学习——吸嘴选择 ——送料器选择——元件拾取——元件检测以评测 ——贴装——吸嘴归位——出板。

1、待需贴装的PCB板进入工作区并固定在预定的位置上；

2、元件料安装好在送料器，并按程序中设定的位置，安装到贴片头吸取的位置；

3、贴片头将移动到吸拾元件的位置，打开真空，吸嘴上降来吸取元件，再通过真空传感器来检测元件是否被吸到；

4、进行元件识别，读取元件库的元件特征与吸拾的元件进行比较。若比较评测后不符合，则将元件抛到废料盒中。若比较评测符合后则对元件的中心位置及角度进行计算；

5、根据程序中设定，经过贴片头的Z轴来调整元件的旋转角度，通过贴片头移动到程序设定好的位置，使得元件中心与PCB板贴装位置点重合；

6、贴片机吸嘴会下降到程序设定好的高度，关闭真空，元件落下，就完成了一次元件贴装操作；

7、元件全部贴装完成后，吸嘴放置归位，将PCB板传送到设定的位置。完成整次PCB板的贴装操作。
