极性元件在整个PCBA加工过程中需要特别注意,因为方向性的元件错误会导致批量性事故和整块PCBA板的失效,因此工程及生产人员了解SMT极性元件极为重要。
一、极性定义
极性是指元器件的正负极或第一引脚与PCB(印刷电路板)上的正负极或第一引脚在同一个方向,如果元器件与PCB上的方向不匹配时,称为反向不良。
二、极性识别方法

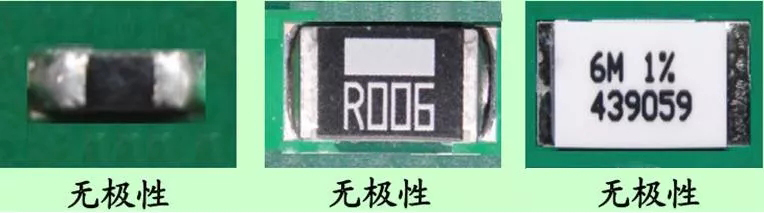

1、片式电阻(Resistor)无极性
2、电容(Capacitor)

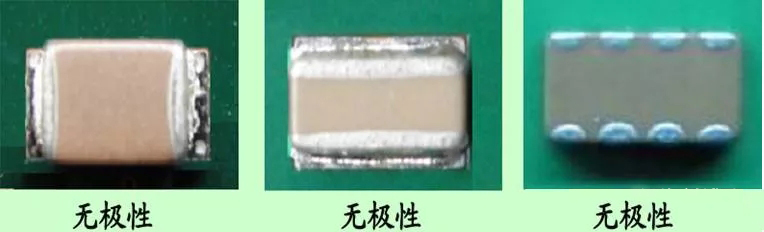

(1)陶瓷电容无极性

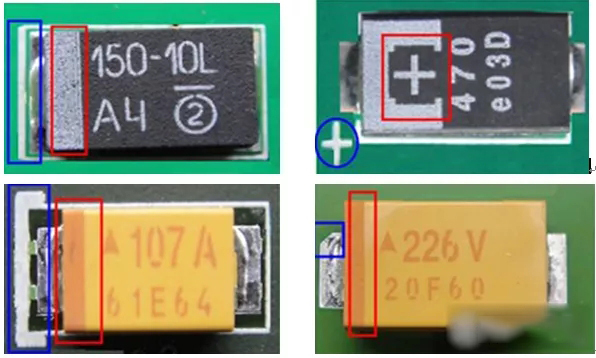

(2)钽电容有极性。PCB板和器件正极标示:1)色带标示;2)“+”号标示;3)斜角标示。

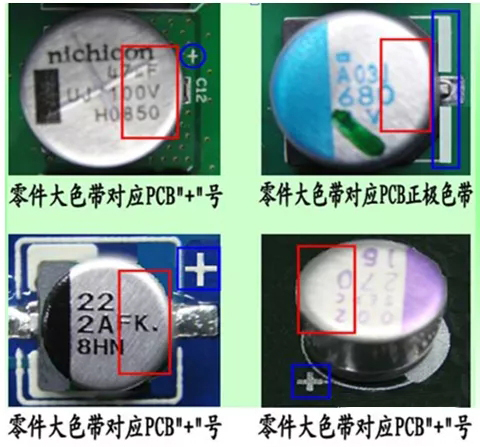

(3)铝电解电容有极性。零件标示:色带代表负;PCB板标示:色带或“+”号代表正极。
3、电感(Inductor)

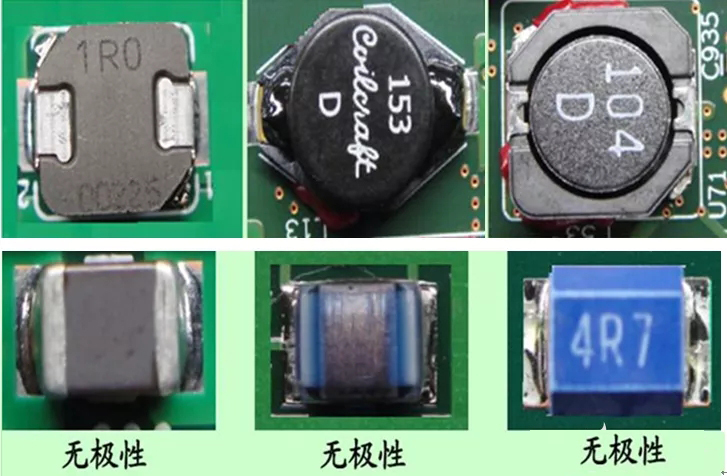

(1)片式线圈等两个焊端封装无极性要求

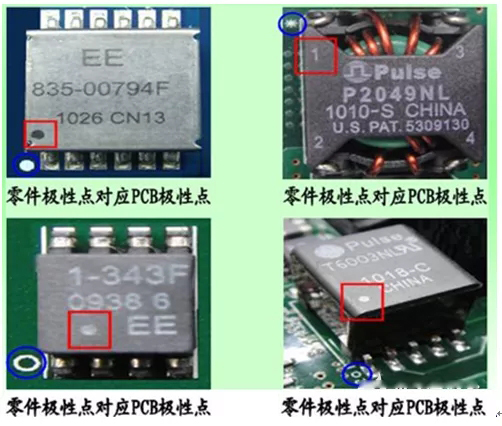

(2)多引脚电感类有极性要求。零件标示:圆点/“1”代表极性点;PCB板标示:圆点/圆圈/“*”号代表极性点。
4、发光二极管(Light Emitting Diode)
(1)SMT表贴LED有极性。零件负极标示:绿色为负极;
PCB负极标示:
(1)竖杠代表,
(2)色带代表,
(3)丝印尖角代表;
(4)丝印“匚”框代表。
5、二极管(Diode)
(1)SMT表贴两端式二极管有极性。
零件负极标示:
(1)色带,
(2)凹槽,
(3)颜色标示(玻璃体);
PCB负极标示:
(1)竖杠标示,
(2)色带标示,
(3)丝印尖角标示,
(4)“匚”框标示
6、集成电路(Integrated Circuit)
(1)SOIC类型封装有极性。
极性标示:
(1)色带,
(2)符号,
(3)凹点、凹槽,
(4)斜边
(2)SOP或QFP类型封装有极性。
极性标示:
(1)凹点/凹槽标示,
(2)其中一个点与其它两/三个点的(大小/形状)不同。
(3)QFN类型封装有极性。
极性标示:
(1)一个点与其它两个点(大小/形状)不同,
(2)斜边标示,
(3)符号标示(横杠/“+”号/圆点)。
7、栅格排列球形脚芯片(Ball Grid Array)
(1)零件极性:凹点/凹槽标示/圆点/圆圈标示;PCB板极性:圆圈/圆点/字母“1或A”/斜角标示。零件极性点对应PCB上极性点。
