SMT回流焊四大温区作用详解

回流焊接是SMT特有的重要工艺，焊接工艺质量不仅关系着正常生产，也关系着最终产品的质量和可靠性。

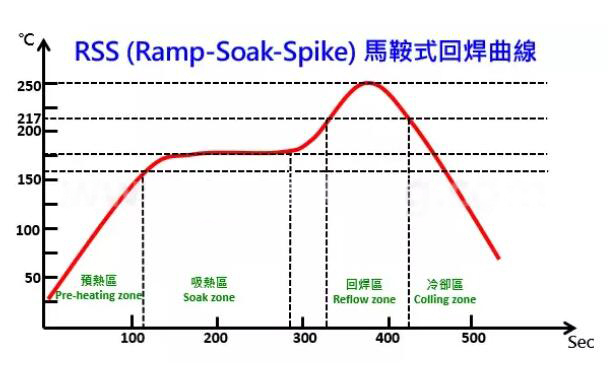

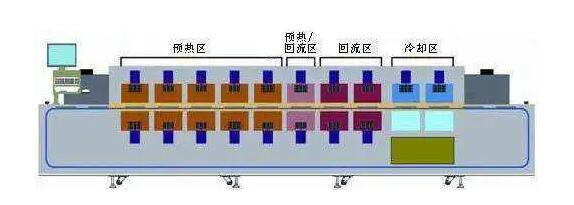

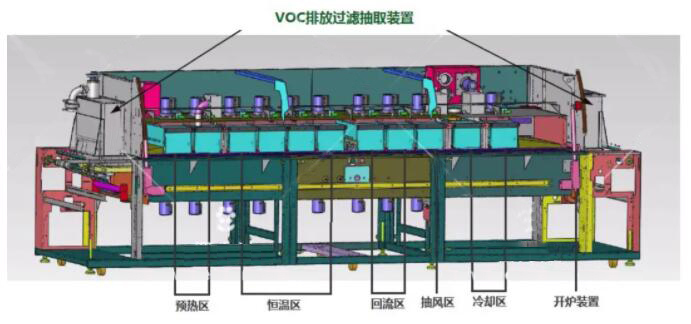

在电子制造业中，大量的表面组装件（SMA)通过回流焊进行焊接，按回流焊的焊接四大温区的作用，分别为预热区，恒温区，回焊区和冷却区，四个温区中的每个阶段都有其重要的意义。下面，由致远公司给大家科普一下SMT回流焊四大温区作用详解。

保温区的工作原理

保温阶段，主要目的是使回流焊炉膛内PCB板及各元器件的温度稳定，使元件温度保持一致。

由于元器件大小不一，大的元件需要热量多，升温慢，小的元件升温快，在保温区域里给予足够的时间使较大元件的温度赶上较小元件，使助焊剂充分挥发出去，避免焊接时有气泡。保温段结束，焊盘，焊料球及元件引脚上的氧化物在助焊剂的作用下被除去，整个电路板的温度也达到平衡。注意提示：所有元件在这一段结束时应具有相同的温度，否则在回流段将会因为各部分温度不均而产生各种不良焊接现象。

回流焊接区的工作原理

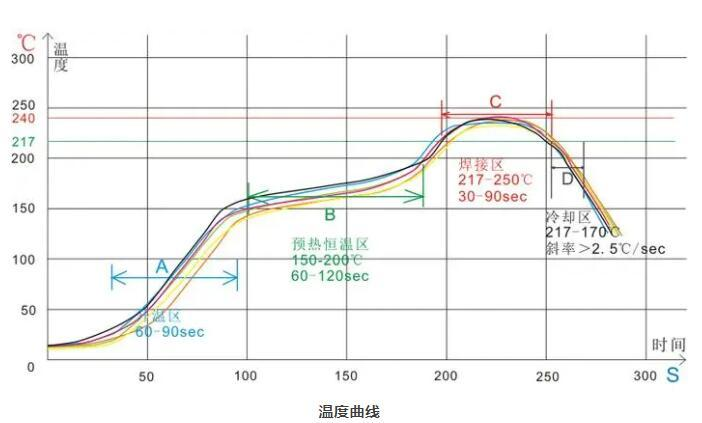

回流焊区域里加热器的温度升至最高，元件的温度快速上升至最高温度。在回流街道段，其焊接峰值温度随所用焊膏的不同而不同，峰值温度一般为210-230℃，回流时间不宜过长，以防对元件及PCB造成不良影响，可能会造成电路板被烤焦等。

冷却区工作原理

在此阶段，温度冷却到锡膏凝固点温度以下，使焊点凝固。冷却速率越快，焊接效果越好。冷却速率过慢，将导致过量共晶金属化合物产生，以及在焊接点处易发生大的晶粒结构，使焊接点强度变低，冷却区降温速率一般在4℃/S左右，冷却至75℃。

预热区的工作原理

回流焊进行焊接的第四步工作是预热，预热是为了使焊膏活性化，避免浸锡时进行急剧高温加热引起焊接不良所进行的预热行为，把常温PCB板匀均加热，达到目标温度。

不过，在升温过程中要控制升温速率，过快则会产生热冲击，可能造成电路板和元件受损；过慢则溶剂挥发不充分，影响焊接质量。
