一、引言：
按IPC-A-610所要求，避免一切会导致元器件和组件被机械损伤（如：破裂、碎裂或断裂的元器件和连接器，弯折或断裂的接线端，严重划伤的印制板表面、导线及焊盘）的情况发生；正确拿取PCB的方法是：接触PCB时，双手须佩戴好符合ESD要求的、干净的手（指）套，拿取PCB的板边，轻拿轻放，拿取运送过程中PCB不撞击到任何物体。
没严格按IPC-A-610所要求操作，随意拿取PCB的任意部位，甚至直接捏在敏感元器件上，或在拿取PCB的过程中产生应力；不正确操作会使PCB或元器件及锡点受到损伤。导致整个组件以及其所附元器件被直接报废。
注意：
1.在没有ESD防护情况下，触摸产品，都可能导致静电敏感元件的损坏，这类损伤可能会延时失效、无法测出产品性能下降或测试时发生严重故障的情形。
2.对于一些特殊的产品，在实际操作过程中无可避免的情况下，才允许触碰PCB板上已上锡的元器件，但拿放力度应尽量轻柔。
3.IC、可调电容器、贴片LED、LCD、“金手指”及还需上锡的焊盘，任何情况下都禁止碰压。
为了防止PCB部件和组件的损伤，预防对焊盘造成污染，避免在操作过程中因人为因素的影响而导致不良品，根据IPC-A-610的标准，规定在拿取PCB时按如下要求操作。

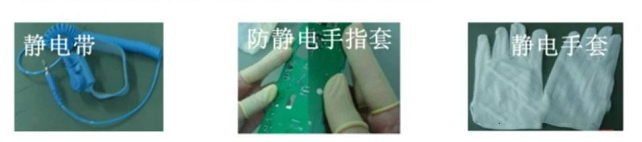

1.在接触PCB前堤下，必须做好防静电措施才可接触PCB.
例如：佩戴手腕静电带、防静电手套、防静电指套.
二、作业步骤:

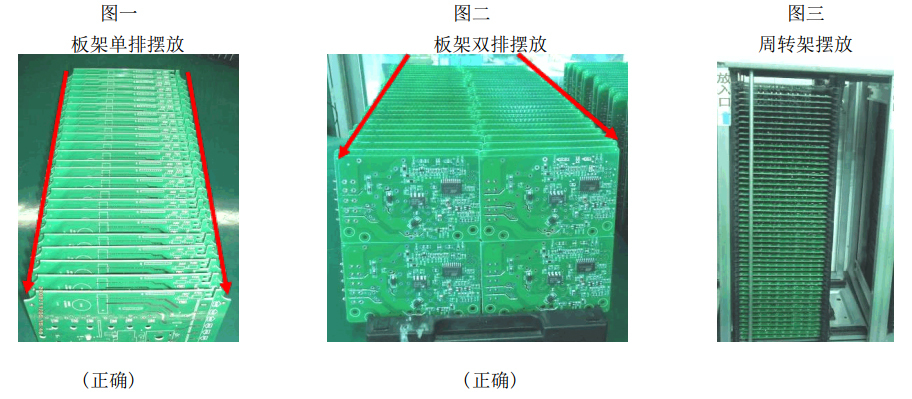

1、根据 PCBA 的尺寸大小确定板架摆放数量，板架上的 PCBA 不得相互碰撞，如图一、图二、图三所示：
同一个板架只可放置一个产品每个板架上的数量需一致。

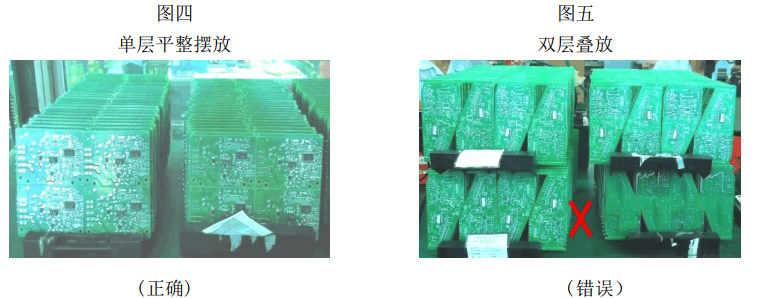

2、板架上的 PCBA 摆放好后单层放置到周转架上,如图四;

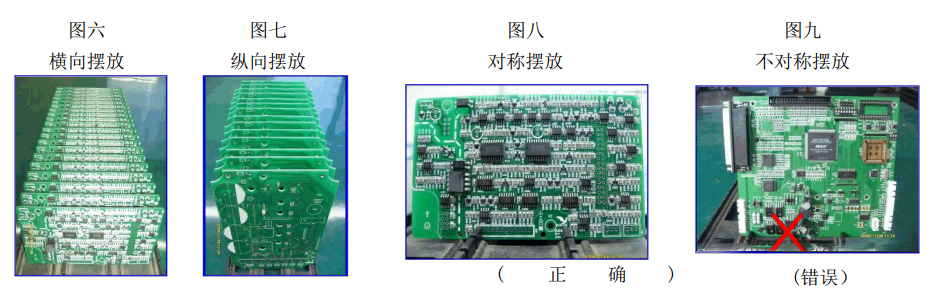

3、 根据 PCBA 横/纵方向板边元器件分布情况,确定 PCBA 上板架的摆放方向;并根据摆板方向上/下板边元器件分布情况,确定 PCBA 摆放方式; 确保 PCBA 在板架的卡槽边缘 3MM 内不得有元器件,避免碰损.如图六、图七所示：
三、注意事项
1、做好PCBA的防静电措施，使用合适的容器、工具等。
2、运输应选择合适的工具。工具应确保良好，如轮子、框架等；异常应及时报修，禁止“带伤”使用，以免运输中半成品的跌落、挤压等情况发生。
3、运输工具、存储工具、工位上存储等作业前要做好清扫工作，不允许出现杂物、锡渣等。避免互相摩擦中造成PCBA的损伤。提前检查运输工具、存储工具，检查的内容包括把手、梁的位置、台面有无突起、台面之间的距离等，在放置半成品过程前应注意做好相应措施，以免发生碰撞PCBA损伤。
4、运输、存储的PCBA容器、工具车上应该做好明确的标识，记录产品相关的信息，以免错放、混放等。暂存区域应做好标识、划线，原则上同一状态的同一产品才能放置在同一区域，避免错放、混放。
5、在运输工具上、周转区存储、工序工位存储时，禁止PCBA之间直接叠放，尤其是在运输中，直接的重叠放置，摩擦会导致元器
件之间的损坏。在PCBA之间，即使进行了隔板的必要的防护措施，也要严格注意叠放层数，层数限定在4层及以内，避免最下面一层受到挤压或者整体倒塌。（注：CPU控制在10层及以内）
6、运输装卸过程中，要稳妥有序，禁止野蛮装卸。
7、在运输工具上、周转区存储PCBA时，码放后要做好四周的防护，避免掉落。PCBA的易损面应避免和工具直接接触，应注意码放稳固，不倾斜。
8、运输过程中，注意路面状况是否良好，有无障碍物、坑洼突起等，避免车辆颠簸造成半成品的损伤。运输工具的速度，要均衡合理。在运输工具开始和停止时，运输工具会和半成品产生摩擦，此时应注意缓慢加速和减速，避免太大的摩擦造成元器件损伤。
9、工位之间的板卡传递，通过传送带或者“手递手”进行等方式，都必须避免出现PCBA的重叠放置、挤压。严禁在转运和传递中，抛掷等动作。
10、周转区存放PCBA应确保存放工具稳固，并做好保护，并严格限定在规定的区域内。最上面一层应该做好防尘防跌落等处理措施。
11、存储应该注意高低、轻重等码放原则，避免出现孤立的单垛情况。周转箱码放层数高度要限定在1.8米及以内。工位上板卡搁架叠放在4层以及内。
12、途径通道拐角处、流水线头尾等处，注意观察其他行人和车辆，避免其他车辆、人员等意外撞击，造成产品的损伤。
13、存放在容器中的PCBA，码放的原则是避免元器件挤压、碰撞受力。PCBA之间应该用隔板进行隔离，并且不应超过容器的上边缘，以免造成挤压。
14、工位上的存放。对于大量的不适合在工作台面的存放数量，应选择合适的容器，放置在作业员周边，方便作业者的取用。对于台面上的存放应适合工位节拍的要求，避免造成跌落、挤压等。
（二）异常处理
1、运输中发生工具异常，首先要确保人员安全、物品安全。做好隔离、上报工作。由车间安排好物品的转运，在转运过程中，按照相关的要求进行。然后，报请维修。
2、运输过程中和存储过程中，发生跌落、碰撞等情况，应做好标识、隔离、上报工作。在确认物品状况良好后，解除隔离，再正常流转。
