碳膜电阻器断路
1、现象描述及分析
(1) 现象描述
① 碳膜电阻器在使用中出现的故障几乎都是断路。特别是在PCBA组装焊接后,不时会发生碳膜电阻器出现断路现象。
②电阻体出现机械损坏:1206或更大的片式电阻器以及有引线的圆柱电阻器,在组装过程中陶瓷本体上出现断裂缝或崩口,造成电阻体损坏而开路。
(2) 现象分析
断裂现象大多都发生在元件体沿长度方向的中间部位。有引线圆柱电阻器的电阻体崩口如图No.001-1所示。片式电阻器的电阻体出现横向断裂纹如图No.001-2所示。

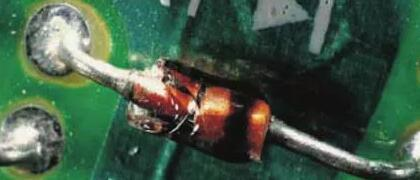

图No.001-1 引线圆柱电阻器的电阻体崩口

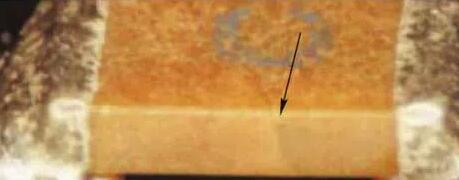

图No.001-2 片式电阻器的电阻体出现横向断裂纹
2.形成原因及机理
(1) 形成原因
在组装过程中元件体受到了不恰当的外力作用所导致。
(2) 形成机理
① 在组装过程中元件体受到了较大翘曲应力:在组装焊接过程中,PCB基板发生翘曲变形,将所形成的翘曲应力通过元件两端引脚同时传递给了元件体,从而使其发生断裂,如图No.001-1所示。
② 电阻体碳膜发生了阳极氧化:当出现这一现象时,观察断路处的碳膜电阻器,在多数情况下,可以发现,在螺旋形刻槽的 “十” 极侧的碳膜部分地消失了。这是由于阳极氧化的原因,碳膜变成了二氧化碳。
碳膜电阻器发生阳极氧化的可能原因是,电阻在制造过程中,在涂覆保护层之前就有某种污染物质附着在电阻体的表面上了。在此情况下,污染物有可能是操作者的手触摸了电阻体表面产生的,或者是电阻体表面附着了操作者的唾液飞沫。
③ 材料的热膨胀系数不匹配导致电阻体断裂:例如,在尺寸较大的陶瓷基板上,用厚膜电阻器和导体布线而制造的混合元件,再在其表面用树脂涂覆的结构中,由于陶瓷基板和树脂的热膨胀系数的不同,在陶瓷基板和树脂的界面上就会产生机械应力,而使厚膜电阻体产生与厚度方向平行的裂纹,该裂纹导致厚膜电阻体断路,如图No.001-2所示。这种故障随着陶瓷基板尺寸的增大,发生的概率也将急剧增加。
3.解决措施
① 加强供货源产品的质量管理与控制。
② 加强组装工艺过程控制。
③ 强化生产现场的7S管理。
