PCBA厂家简述SMT加工中AOI设备的用途

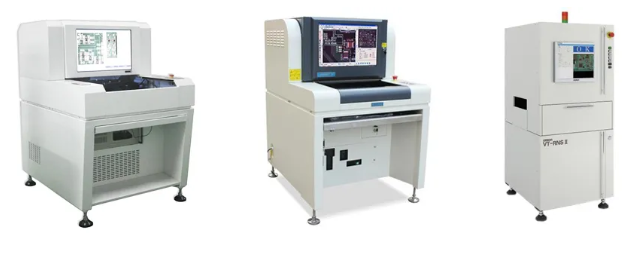

自动化光学检测是一种利用光学捕捉PCB图像的方法，以查看组件是否丢失，是否在正确的位置，以识别缺陷，并确保制造过程的质量。它可以检查所有尺寸的组件，如01005,0201，和0402s和包，如BGAs, CSPs, LGAs, PoPs，和QFNs。

AOI的引入开启了实时巡检功能。随着高速、大批量生产线的出现，一个不正确的机器设置、在PCB上放置错误的部件或对齐问题都可能导致大量的制造缺陷和随后在短时间内的返工。最初的AOI机器能够进行二维测量，如检查板的特征和组件的特征，以确定X和Y坐标和测量。3D系统在2D上进行了扩展，将高度维度添加到方程中，从而提供X、Y和Z坐标和测量。

注意:有些AOI系统实际上并不“测量”组件的高度。

AOI在制造过程早期发现错误，并在板被移到下一个制造步骤之前保证工艺质量。AOI通过向生产线反馈并提供历史数据和生产统计来帮助提高产量。确保质量在整个过程中得到控制，节省了时间和金钱，因为材料浪费、修理和返工、增加的制造劳动力、时间和费用，更不用说所有设备故障的成本。


AOI机器有3个关键要求：
1. 检测生产线上的任何错误，并立即向上游反馈该信息，以免重复错误。
2. 适应与节拍时间一致的高速功能，以便及时采取纠正措施。
3.快速、易于编程和操作，可实时完成检测，检测结果可靠。

（End)
